Eine Vakuumkammer ist mehr als ein geschlossener Behälter. Je tiefer das geforderte Vakuum, desto stärker beeinflussen Werkstoff, Schweißnähte, Oberfläche, konstruktive Details und Sauberkeit das Verhalten der gesamten Kammer.
stainlesstec fertigt kundenspezifische Vakuumkammern und Vakuumkomponenten aus Edelstahl nach Zeichnung und CAD-Daten – vom Einzelstück bis zur wiederkehrenden Sonderkonstruktion. Dabei verbinden wir Behälter- und Schweißkompetenz mit hochwertiger Edelstahlverarbeitung, Oberflächenbearbeitung und projektbezogener Prüfung.
Eine einfache Kammer für technischen Unterdruck ist etwas anderes als eine Anlage für Hoch- oder Ultrahochvakuum. Deshalb klären wir zu Beginn:
gewünschter Arbeitsdruck
Kammerabmessungen
Werkstoff
Pumpenanschlüsse
Mess- und Sensoranschlüsse
Anzahl und Position der Flansche
Temperaturbereich
gegebenenfalls Ausheiztemperatur
Oberflächenanforderungen
zulässige Leckrate
Prüfverfahren
Reinheitsanforderungen
Vakuumtechnik beginnt deshalb nicht mit dem Behälter, sondern mit der Spezifikation.
Im Vakuum wird die Oberfläche Teil des Systems
Unter Atmosphärendruck spielen geringe Gasmengen auf einer Metalloberfläche kaum eine Rolle. Im Vakuum werden sie entscheidend: An Oberflächen gebundene Gase und Feuchtigkeit lösen sich wieder und beeinflussen, wie schnell und wie tief eine Kammer evakuiert werden kann.
Bei anspruchsvollen Hochvakuumanwendungen sind Werkstoff, Oberfläche und Reinigung deshalb besonders wichtig. Für die Fertigung heißt das: Oberfläche ist bei einer Vakuumkammer nicht nur Finish, sondern funktionaler Bestandteil der Vakuumleistung.
Schweißnähte ohne versteckte Volumina
Eine vakuumdichte Schweißnaht muss nicht nur mechanisch einwandfrei sein – auch die Konstruktion rund um die Naht zählt. Bei ungünstigen Überlappungen oder doppelt verschweißten Bereichen entstehen kleine eingeschlossene Hohlräume. Das darin gespeicherte Gas gelangt nur langsam in die Kammer und wirkt wie ein Leck: ein virtuelles Leck.
Bei anspruchsvollen Kammern sind deshalb innenliegende Schweißnähte und der Verzicht auf gasfangende Doppelnähte übliche Konstruktionsprinzipien. Vakuumgerechtes Schweißen beginnt damit schon in der Konstruktion.

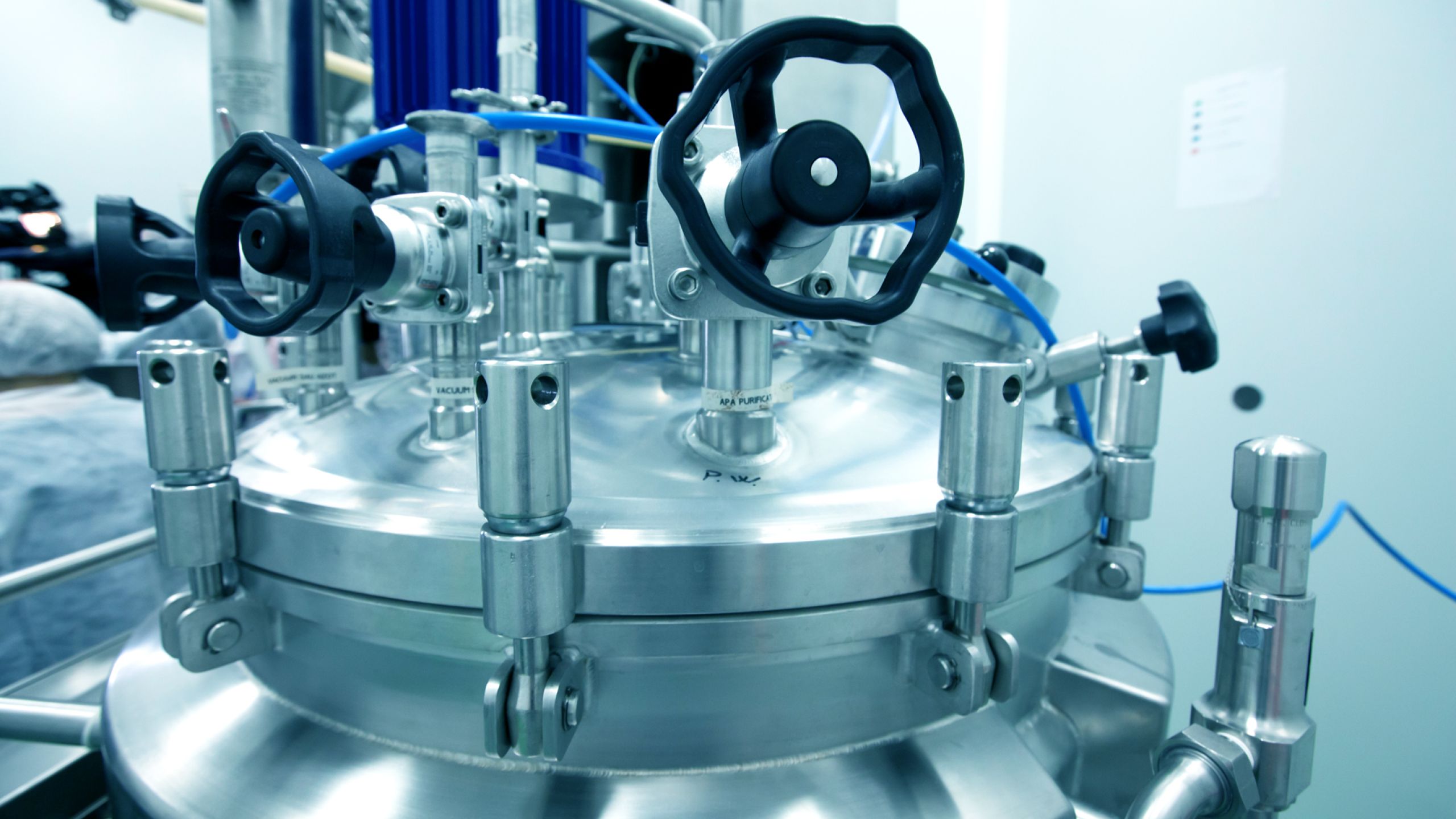

Anschlüsse müssen zur Kammer passen
Eine Vakuumkammer besteht selten nur aus Mantel, Boden und Deckel. Typische Schnittstellen sind Pumpenflansche, Messanschlüsse, Schaugläser, Sensoranschlüsse, Durchführungen, Ventilanschlüsse, Rohrstutzen und Befestigungspunkte.
Position, Orientierung und Schweißreihenfolge müssen exakt stimmen, damit die Kammer später ohne Anpassungen in die Anlage passt. Bei vielen Anschlüssen wird die Fertigungsplanung anspruchsvoll: Wo kann geschweißt werden? Welche Naht ist später noch zugänglich? Wie lässt sich Verzug begrenzen? Welche Flansche müssen besonders exakt ausgerichtet bleiben? Hier zählt die Erfahrung unserer Spezialschweißer.
Rund, eckig oder kundenspezifisch
Eine Vakuumkammer muss nicht zylindrisch sein. Je nach Anlage sind möglich:
rechteckige Kammern
kubische Gehäuse
runde Behälter
kombinierte Geometrien
Kammern mit großflächigen Türen oder Deckeln
kundenspezifische Sonderformen
Dafür kombinieren wir Laserschneiden, CNC-Kanten, Rundwalzen und unterschiedliche Schweißverfahren in einer abgestimmten Fertigungskette. So lassen sich auch geometrisch komplexe Kammern nach Ihren Daten umsetzen.
Dünne Fläche, große Belastung
Eine Besonderheit von Vakuumbehältern wird leicht unterschätzt: Der Druck wirkt von außen. Schon bei etwa einem bar Druckdifferenz entsteht auf großen Flächen eine erhebliche Gesamtlast. Große ebene Wände sind deshalb konstruktiv anspruchsvoller, als ihre Materialstärke vermuten lässt.
Je nach Konstruktion sind nötig: Verstärkungen, Rippen, geeignete Wandstärken, gewölbte Flächen oder angepasste Rahmenkonstruktionen. Die statische und vakuumtechnische Auslegung erfolgt nach Ihrer Spezifikation – wir übernehmen die fertigungstechnische Umsetzung.
Edelstahl für Vakuumkammern
Austenitische Edelstähle werden für Vakuumkammern häufig eingesetzt: Sie sind gut schweißbar, korrosionsbeständig und für anspruchsvolle Vakuumanwendungen geeignet. Je nach Anwendung kommen unterschiedliche Edelstahlqualitäten, teils auch Aluminiumlegierungen infrage.
Welche Werkstoffqualität erforderlich ist, bestimmt die Anwendung. Wir benötigen deshalb eine eindeutige Werkstoffspezifikation einschließlich eventuell erforderlicher Materialzeugnisse. Mehr dazu unter Werkstoffe.
Weiße Fertigung schützt hochwertige Oberflächen
Gerade in der Vakuumtechnik sind saubere Edelstahloberflächen wichtig. Wir verarbeiten Edelstahl und Aluminium in einer weißen Fertigungsumgebung ohne Kontakt zu anderen Stahlsorten. Das senkt das Risiko von Fremdeisenkontamination und erlaubt eine kontrollierte Oberflächenführung über mehrere Bearbeitungsschritte hinweg.
Je nach Spezifikation können weitere Oberflächenbehandlungen oder Reinigungsprozesse folgen. Mehr dazu unter Weiße Fertigung.
Oberflächen nach Anforderung
Vakuumkammern haben sehr unterschiedliche Oberflächenanforderungen: geschliffene Oberflächen, definierte Rauheit, glasperlgestrahlte Bereiche oder gebeizte und passivierte Flächen.
Welche Ausführung sinnvoll ist, hängt vom geforderten Vakuumniveau und der Anwendung ab. Für die mechanische Oberflächenbearbeitung sind wir entsprechend ausgestattet. Bei weitergehenden Anforderungen sollten Oberflächenzustand und Nachbehandlung vor Produktionsbeginn definiert sein.
Dichtheit muss messbar werden
Bei einer Vakuumkammer genügt „sieht dicht aus“ nicht. Je nach Anwendung ist ein definierter Nachweis erforderlich. Die Verfahren reichen von Druck- und Dichtheitsprüfungen bis zur Helium-Leckprüfung bei anspruchsvolleren Vakuumsystemen.
Druck- und Dichtheitsprüfungen an Baugruppen führen wir durch. Welche Leckrate und welches Prüfverfahren erforderlich sind, gehört in die Spezifikation; weitergehende Vakuum- und Helium-Leckprüfungen stimmen wir projektbezogen ab.
Vakuumkammern sind selten Katalogprodukte. Prototypen, Versuchsanlagen und Spezialmaschinen brauchen individuelle Geometrien und Anschlüsse – oft zunächst nur einmal. Später entstehen daraus weitere Anlagen oder Varianten.
Durch CAD-basierte Arbeitsvorbereitung lässt sich eine einmal entwickelte Kammer reproduzierbar erneut fertigen und kontrolliert verändern. Das macht uns für Entwicklungsprojekte und kleine Serien interessant.
Je genauer diese Anforderungen definiert sind, desto besser lassen sich Fertigungs- und Prüfprozess darauf abstimmen.
Im Vakuum zählt jedes Detail. Deshalb betrachten wir die gesamte Kammer.
Sie planen eine Vakuumkammer oder eine vakuumdichte Sonderkomponente? Senden Sie uns CAD-Daten, Spezifikation und die Anforderungen an Oberfläche und Dichtheit.
Arbeitsvorbereitung und Schweißtechnik prüfen, wie sich daraus ein geeigneter Fertigungsprozess entwickeln lässt.
Sprechen wir über Ihr Projekt.
Schicken Sie uns Zeichnung oder CAD-Daten per E-Mail – mit Werkstoff, Stückzahl und Anforderungen. Wir melden uns mit einer belastbaren Einschätzung.
